Bộ thực hành PLC nâng cao
A. Các module trong bộ thực hành được sản xuất theo tiêu chuẩn sau:
1- Tiêu chuẩn ISO: ISO 9001:2015 , ISO 14001:2015, ISO 45001:2018 trong lĩnh vực:
- Sản xuất, kinh doanh, vận hành và chuyển giao công nghệ mô hình đào tạo dạy nghề: điện, điện tử, cơ điện tử, điện lạnh, cơ khí, ô tô, cơ khí nén, cơ thủy lực, năng lượng tái tạo, IoT.
- Kinh doanh phần mềm thiết kế mạch điện tử.
2. Tiêu chuẩn công suất, dòng rò cao áp và độ bền điện phù hợp với TCVN 5699-1:2010 và IEC 60335-1:2010
B. Thiết bị bao gồm các phần sau:

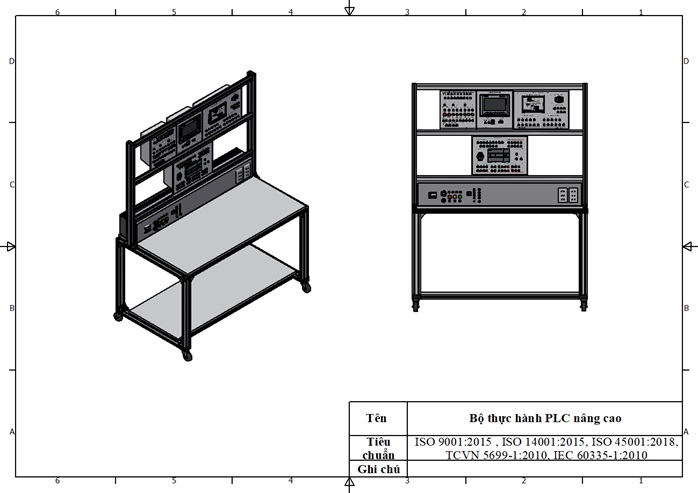

1. Khung bàn thực hành
- Kích thước bàn: 1500x750x750mm ± 1%
Bao gồm:
- 01 bàn thực hành chuyên dụng
+ Mặt bàn làm bằng ván công nghiệp được phủ melamine chống bụi và chống trầy xước
+ Khung bàn được làm bằng nhôm 40x80mm kết hợp 40x40mm phủ keo dày 80µm chịu được axit, chống trầy xước, kết cấu chuyên dụng lắp ghép. Tích hợp chân tăng đưa kim loại tấm + đế cao su
- 01 khung gá panel 2 tầng: Khung hai tầng tiêu chuẩn gá module làm bằng nhôm giúp chống trầy xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép. Phủ keo dày 80µm chịu được axit 40x40mm ± 1% thanh đứng, thanh ngang 20x40mm ± 1%, kích thước: 1500x900mm (dài x cao) ± 1%
- 01 hộp cung cấp nguồn thí nghiệm: Kích thước hộp: 1420x170x170 mm làm bằng nhôm định hình nguyên khối phủ anode chống trầy xước, có ốp vách phía sau bằng tấm compact và có nắp ốp bằng nhựa đúc
- Khung bàn thực hành bao gồm:
+ 01 Hộp nhôm định hình nguyên khối
+ 01 Mặt panel
+ 01 CB 3 pha 32A
+ 01 công tắc nguồn 1 pha
+ 01 Switch ON/OFF
+ 01 nút nhấn khẩn
+ 01 nguồn 24 Vdc
+ 04 Cầu chì bảo vệ
+ 04 Đèn báo nguồn
+ 02 ổ cắm 01 pha
+ 01 bộ chia mạng
+ 01 thiết bị giám sát
2. Module PLC S7-1200
- Hộp chứa thiết bị: Kích thước phủ bì: 300x503x124mm. Đáy có khe tản nhiệt, số lượng khe: 16 khe, kích thước khe hình hột xoài kích thước: 69x5 mm Làm bằng tấm compact chuyên dụng cho mô hình đào tạo, khắc CNC nét chỉ dẫn, Kiểu hộp module: hộp nhôm nguyên khối 120x503x13mm, nắp ốp hông bằng nhựa màu đen 127x270x5mm
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Thông số kĩ thuật
- PLC S7-1200 CPU 1214C DC/DC/DC
+ Ngõ vào ra số: 14 DI/10 DO
+ Ngõ vào ra tương tự: 2 AI
- Truyền thông: Profinet
Module PLC S7-1200 bao gồm:
- 01 mặt phíp module
- 01 Hộp nhôm
- 01 PLC S7-1200 CPU 1214C DC/DC/DC
+ Ngõ vào ra số: 14 DI/10 DO
+ Ngõ vào ra tương tự: 2 AI
- 01 Module mở rộng ngõ vào ra số: 8DI/8DO
3. Module đèn giao thông PLC S7-1200
- Hộp chứa thiết bị: Kích thước phủ bì : 300x503x124mm. Đáy có khe tản nhiệt , số lượng khe : 16 khe, kích thước khe hình hột xoài kích thước: 69x5 mm Làm bằng tấm compact chuyên dụng cho mô hình đào tạo, khắc CNC nét chỉ dẫn, Kiểu hộp module: hộp nhôm nguyên khối 120x503x13mm, nắp ốp hông bằng nhựa màu đen 127x270x5mm
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Thông số kĩ thuật
- PLC S7-1200 CPU 1214C DC/DC/DC
+ Ngõ vào ra số: 14 DI/10 DO
+ Ngõ vào ra tương tự: 2 AI
- Truyền thông: Profinet
- Bộ hiển thị đèn giao thông tại ngã tư
- Led 7 đoạn đếm thời gian
Module đèn giao thông PLC S7-1200 bao gồm:
- 01 mặt phíp module
- 01 hộp nhôm
- PLC S7-1200 CPU 1214C DC/DC/DC
+ Ngõ vào ra số: 14 DI/10 DO
+ Ngõ vào ra tương tự: 2 AI
- Bộ hiển thị đèn giao thông tại ngã tư
- Led 7 đoạn đếm thời gian
4. Module màn hình điều khiển giám sát KTP 700 Basic
- Hộp chứa thiết bị: Kích thước phủ bì : 300x503x124mm. Đáy có khe tản nhiệt , số lượng khe : 16 khe, kích thước khe hình hột xoài kích thước: 69x5 mm Làm bằng tấm compact chuyên dụng cho mô hình đào tạo, khắc CNC nét chỉ dẫn, Kiểu hộp module: hộp nhôm nguyên khối 120x503x13mm, nắp ốp hông bằng nhựa màu đen 127x270x5mm
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Module màn hình điều khiển giám sát KTP 700 Basic bao gồm:
- 01 mặt phíp module
- 01 hộp nhôm
- 01 HMI KTP 700 Basic
- 01 bộ cảm biến PT100
- 01 bộ khuếch đại tín hiệu cảm biến
5. Module mô phỏng tín hiệu vào ra số, tín hiệu vào ra tương tự
- Hộp chứa thiết bị : Kích thước phủ bì : 300x503x124mm. Đáy có khe tản nhiệt , số lượng khe : 16 khe, kích thước khe hình hột xoài kích thước: 69x5 mm Làm bằng tấm compact chuyên dụng cho mô hình đào tạo, khắc CNC nét chỉ dẫn, Kiểu hộp module: hộp nhôm nguyên khối 120x503x13mm, nắp ốp hông bằng nhựa màu đen 127x270x5mm
- Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Module mô phỏng tín hiệu vào ra số, tín hiệu vào ra tương tự bao gồm:
- 01 mặt phíp module
- 01 hộp nhôm
- 08 đèn báo 24 Vdc
- 08 nút nhấn nhã
- 08 công tắc xoay
- 02 lối ra nguồn 0 - 10 VDC và bộ hiển thị kim
- 02 lối ra dòng 0- 20 mA và bộ hiển thị kim
- 01 bộ hiển thị áp kim
- 01 bộ hiển thị dòng kim
- 01 lối vào nguồn 24 Vdc
6. Phần mềm giám sát quản lý, bảo vệ và điều khiển hệ thống (có bản quyền)
a. Thiết bị đo, giám sát hệ thống điện
b. Bộ chuyển đổi tín hiệu truyền thông
- Thiết kế trên máng nhựa D72
- Giao tiếp truyền thông với thiết bị đo chuẩn RS485
- Giao tiếp với máy tính bằng Wifi và USB
- Cài đặt địa chỉ bộ chuyển đổi bằng phần cứng
- Led cảnh báo khi chưa được kết nối và đã kết nối thành công
- Led cảnh báo trạng thái của RS485, giao tiếp máy tính
- Relay tác động ngõ ra: 1
- Đèn cảnh báo trạng thái của Relay
c. Phần mềm truyền thông giao tiếp và hiển thị các thông số điện trên máy tính
- Tương thích hệ điều hành: Windows 7-8-10
- Yêu cầu cấu hình tối thiểu phần cứng máy tính: còn trống 37mb ổ cứng, 64mb ram, CPU 1ghz, 32mb card màn hình, màn hình 17”, có cổng nối tiếp rs232 (cổng com)
- Các tính năng phần mềm:
+ Phần mềm thiết kế dạng double-click, không cần cài đặt
+ Giám sát các thông số: dòng điện, điện áp, công suất, hệ số công suất, tần số
+ Vẽ đồ thị các đường đặc tính trên
+ Giám sát các đường đặc tính theo thời gian
+ Cài đặt dòng bảo vệ để tác động Relay
+ Cài đặt công suất bảo vệ để tác động Relay
+ Cài đặt bảo vệ quá áp và thấp áp để tác động Relay
+ Cài đặt trạng thái của Relay khi tác động
+ Hiển thị trạng thái hiện tại của Relay
+ Cài đặt tên file và lưu trữ dữ liệu công suất theo thời gian thực
7. Phần mềm đào tạo mô hình và quản lý giáo viên (có bản quyền)
- Phần mềm được thiết kế dạng app double-click, không cần cài đặt
- Đăng nhập Password của giáo viên hoặc Password ưu tiên
- Có thể thay đổi Password của giáo viên, trưởng khoa
* Quản lý học viên
- Tạo danh sách lớp học
- Lưu trữ kết quả kiểm tra
- Đánh giá kết quả học tập
- Lưu lại đánh giá và xuất excel hoặc PDF
* Giáo trình điện tử:
- Cung cấp các bài giảng tích hợp được biên soạn trên cơ sở ngân hàng dữ liệu có sẵn trong hệ thống phần mềm.
- Phần mềm có thể đọc các file soạn thảo sau: PDF, MP4, GIFT, JPG.
- Cung cấp công cụ quản lý (Phân quyền tài khoản đăng nhập riêng và quản lý thêm và xóa tài khoản) cho các cấp quản lý khác nhau như Trưởng Khoa , Trưởng Bộ môn , Tổ trưởng, Giáo viên, Học viên để thực hiện việc kiểm soát quá trình đào tạo.
- Tự động lưu kết quả các bài test sau bài học của sinh viên có đầy đủ thông tin trên file PDF, như: Họ và tên, Lớp, MSSV, Ngày giờ thực hiện, giúp giáo viên có thể đánh giá học viên một cách chính xác khách quan hơn trong quá trình đào tạo. Trên file có thể hiện màu sắc đúng sai dễ dàng nhận diện
* Hệ thống các câu hỏi kiểm tra trắc nghiệm
- Giáo viên có thể tự biên soạn câu hỏi trực tiếp trên file excel hoặc notepad đưa vào hệ thống phần mềm
- Giáo viên cài đặt số lượng câu hỏi trắc nghiệm cho học viên
- Phần mềm sắp xếp câu hỏi ngẫu nhiên trong bộ đề câu hỏi
- Đánh giá kết quả học viên và lưu vào danh sách lớp
- Hiển thị kết quả và tô màu đối với đáp án đúng
* Đào tạo lý thuyết
- Cung cấp thông số kỹ thuật chung của thiết bị
- Cung cấp thông số kỹ thuật chung của mô hình
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn)
- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
8. Phụ kiện:
- Dây thí nghiệm
- Cáp lập trình các loại
- Phần mềm lập trình cho PLC Siemens
- Tài liệu thực hành
